Твърдост на скъпоценните камъни и скалата на Моос

Въведение

Когато говорим за твърдостта на един скъпоценен камък, имаме предвид способността му да устоява на надраскване и протриване. Дълго преди появата на съвременната наука хората вече са забелязвали разликите в това свойство.

Скъпоценните камъни често биват описвани като „твърди“, „здрави“ или „издръжливи“, но в гемологията тези думи не са взаимозаменяеми. Камък, който не се поддава на надраскване, все пак може да се нащърби при удар, а друг, който издържа на удар, може да реагира зле на топлина, химикали или продължително излагане на светлина. Затова, преди да проследим историята, си струва да разграничим три сродни, но различни свойства: твърдост, крехкост и стабилност. Ако търсите самите стойности, придружаващият ни списък с твърдостта на скъпоценните камъни дава стойностите по Моос за над сто камъка и гемоложки материали.

Твърдост, крехкост и стабилност

Твърдостта е съпротивлението на минерала срещу надраскване. Тя показва доколко повърхността му издържа на абразия от други материали и именно това се измерва по скалата на Моос. Диамантът е най-известният пример: той е най-твърдият естествен камък и може да надраска всички останали, докато по-меки минерали като калцита или флуорита се драскат значително по-лесно.

Крехкостта е съвсем друго нещо. Тя описва склонността на камъка да се чупи, нащърбва, напуква или разцепва при удар или натоварване. Тук диамантът отново е идеален пример, защото въпреки изключителната си твърдост е крехък и може да се счупи, ако бъде ударен под точния ъгъл. Нефритът, за сравнение, е далеч по-мек, но много по-жилав и понася удари значително по-добре.

Трети фактор е стабилността, тоест доколко камъкът понася топлина, светлина, загуба на влага и химикали. Опалът може да се напука, ако условията са неблагоприятни, а перлата е уязвима на киселини, козметика и дори изпотяване. Някои камъни, като кунцита, избледняват на силна светлина, а определени третирани образци са по-нестабилни от нетретираните. Взети заедно, тези три свойства определят как се държи един камък при реална употреба. Твърдостта е най-известното от тях и най-систематично измерваното, а историята ѝ дава на минералогията един от най-разпознаваемите ѝ инструменти: скалата на Моос.

Кратка история на твърдостта

Древните египтяни изработвали мъниста от кварц и карнеол, защото знаели, че издържат по-дълго от по-меки минерали като калцита или малахита. В Индия диамантът бил описван в санскритските текстове като ваджра, „несъкрушимият“ (думата ваджра означава „мълния“ и по-късно е отнесена към диаманта заради неговата твърдост), и бил ценен заради способността си да гравира други камъни.

Гръцкият философ Теофраст (ок. 371-287 г. пр.н.е.) в трактата си „За камъните“ отбелязва, че някои минерали устояват на железни инструменти и се поддават единствено на други камъни. Пише също за камъни, които издържат на огън, и споменава вещество, наречено адамас. Това име се свързва по-късно с диаманта и все още има дебати за кой минерал е говорил Теофраст.

Няколко века по-късно римският естественик Плиний Стари (23-79 г. от н.е.) описва адамас в своята „Естествена история“ (книга 37) като толкова неподатлив, че железният чук, който го удари, може да се строши, а самата наковалня да отскочи, и твърди, че издържал дори на огън. Днес знаем, че е бил прав само отчасти: диамантът наистина е най-твърдият от всички естествени минерали, но рязък удар може да го счупи.

Скалата на Моос

През 1812 г. роденият в Германия австрийски минералог Фридрих Моос подрежда тези наблюдения в прочутата и до днес скала на твърдост на Моос (от 1 до 10). Идеята е проста: за да провериш твърдостта, гледаш дали един минерал може да надраска друг. Всеки материал се драска от нещо с равна или по-голяма твърдост. Затова талкът, с твърдост 1, се драска от всеки друг минерал, докато диамантът, с твърдост 10, надрасква всички останали и се поддава единствено на друг диамант.

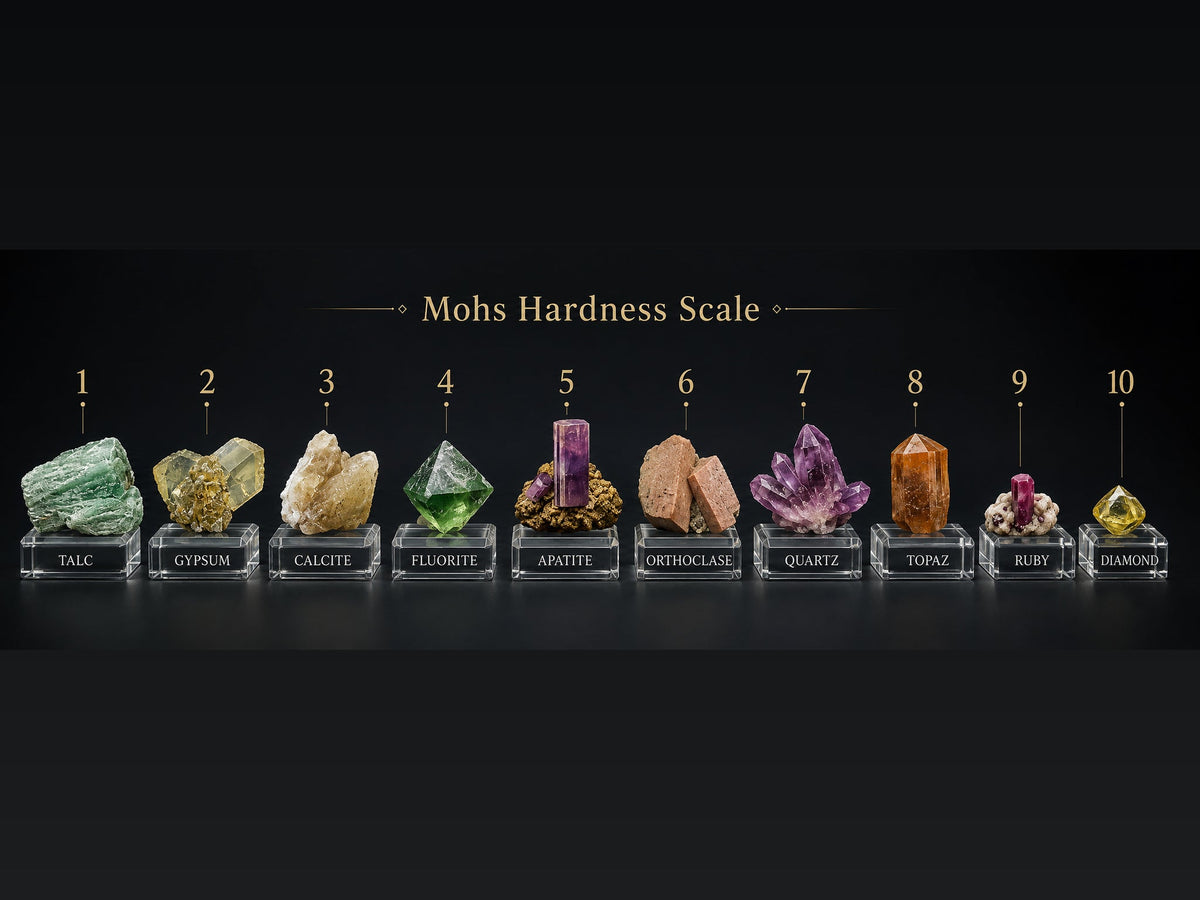

Моос обвързва скалата си с десет еталонни минерала, които се набавят лесно: талк, гипс, калцит, флуорит, апатит, ортоклаз, кварц, топаз, корунд и диамант. За да определиш твърдостта на непознат минерал, е достатъчно да провериш кои от десетте може да надраска и кои драскат него. Методът е прост и бърз и точно заради това бързо става популярен сред минералозите.

Други методи за точно измерване на твърдостта

Скалата на Моос е лесна за използване, но е относителна: тя дава подредбата на минералите, но не и точната разлика между тях. За това учените прибягват до методи за вдлъбване, при които диамантен връх се притиска в повърхността под контролирано натоварване. Двата най-разпространени са следните.

Твърдост по Викерс: измерва се с четиристенна диамантена пирамида, а резултатите се дават в килограм-сила на квадратен милиметър (kgf/mm²) или в гигапаскали (GPa).

Твърдост по Кнуп: измерва се със силно издължен диамантен връх. По-плитката, издължена вдлъбнатина намалява риска от напукване, което я прави особено полезна в гемологията при анализ на малки, тънки или крехки образци.

Съпоставена със стойностите по Викерс или Кнуп, скалата на Моос се оказва всичко друго, но не и линейна. Средните стойности по Викерс поставят кварца (7) около 1180 kgf/mm², а топаза (8) около 1450, тоест една стъпка по Моос означава разлика от малко над 20%. Стъпката от корунд (9) до диамант (10) изглежда същата на хартия, но корундът е около 2040, а диамантът около 9000, четири до пет пъти повече. Тази единствена стъпка на върха на скалата покрива по-голяма разлика от целия път от талка до корунда.

Сравнителна твърдост на минералите

Защо някои стойности варират

Тези числа показват колко неравномерни всъщност са скоковете в твърдостта. Стойностите по Кнуп и Викерс не са взаимно заменяеми. Геометрията на върха им пренася натиска различно. Освен това минерали като кварца са анизотропни: твърдостта им се променя с ориентацията на кристала, така че издълженият връх при измерването по Кнуп отчита различни стойности според това как ляга спрямо кристалната структура.

Кианитът е интересен пример. Един и същ кристал показва около 4.5-5 по Моос по дължина, но 6.5-7 напречно, което обяснява защо в таблицата по-горе фигурира с необичайно широкия обхват „4-7“. Двете стойности са дадени поотделно и в нашия списък с твърдостта.

Диамантът също е анизотропен: някои от кристалните му равнини са по-твърди от други. Октаедричната равнина {111} е най-твърда, кубичната {100} е „най-мека“, а тези на ромбододекаедъра {110} са между тях. Резултатите зависят и от натоварването, от това дали образецът е монокристал или поликристален, и дори дали е естествен или синтетичен, затова твърдостта обикновено се съобщава като интервал, а не като едно число.

Митове за камъни, по-твърди от диаманта

Твърдения за камъни, които превъзхождат диаманта по твърдост, се срещат от векове. В старите текстове думата „адамант“ често обозначава нещо изключително твърдо или неразрушимо, но невинаги сочи точно минерала, който днес наричаме диамант. В основата на подобни представи обикновено стои едно и също объркване: смесване на твърдостта с крехкостта и фактът, че диамантът е по-крехък от множество други минерали. Нефритът е много по-жилав и понася удари изключително добре, но е значително по-мек и се надрасква далеч по-лесно.

Объркване се среща и днес около синтетичните заместители на диаманта. Мойсанитът често погрешно се смята за по-твърд от него, вероятно заради изключителната си устойчивост на надраскване, но в действителност е около 9.25 по Моос и не го достига. Все още не е доказано съществуването на естествен минерал, по-твърд от диаманта. Това, което науката все пак е постигнала, е не по-малко интересно: изкуствени вещества, които при определени условия го надминават.

Изкуствени материали, които превъзхождат диаманта

През 2005 г. екип от Университета в Байройт, Германия, компресира въглеродния фулерен (C₆₀, така наречените „бъкитопки“) в агрегирани диамантени нанопръчки (ADNR). Установено е, че този материал се свива приблизително 11% по-трудно от обикновения диамант и е в състояние да надраска диамантена повърхност. По-късни изследвания отчитат и изключително висока устойчивост на абразия и на разрушаване. Макар и с нищожни размери, подобни нанокристални материали са обещаващи за перспективни режещи и пробивни инструменти.

Друг такъв материал е вюрцитният борен нитрид (w-BN). Синтезиран е за първи път през 60-те години на XX век и, за разлика от кубичната форма на боровия нитрид, не се среща в природата. Модели, публикувани през 2009 г., показват, че по време на вдлъбване връзките между атомите биха могли за кратко да се пренаредят в структура около 18% по-твърда от диаманта, но само по време на тези специфични преходи. В обемна форма и при реални тестове материалът никога не е превъзхождал трайно диаманта.

Трети е лонсдейлитът, или хексагоналният диамант, идентифициран в метеорити през 1967 г. По определени кристалографски направления хексагоналната му структура може да надмине обикновения кубичен диамант, а симулации от 2009 г. поставят потенциално до 58% по-висока твърдост. Природните образци от метеорити обаче обикновено са по-меки, изпълнени с примеси и дефекти в кристалната решетка, и с години част от изследователите твърдят, че лонсдейлитът изобщо не е самостоятелен материал, а само дефектен кубичен диамант. Спорът е разрешен през 2026 г., когато екип от Университета в Джънджоу, Китай, за първи път синтезира обемен хексагонален диамант с милиметрови размери, като компресира графит при около 20 GPa и 1300 до 1900 °C, и измерва твърдост по Викерс от около 114 GPa спрямо приблизително 110 GPa за кубичния диамант върху сравнима равнина. На практика той наистина е малко по-твърд, макар и далеч под 58-те процента, които моделите допускаха.

Всичко това показва, че твърдостта на диаманта може да бъде надмината в контролирани лабораторни условия, но само в образци, твърде малки за скъпоценен камък. За практическа употреба и бижутерия диамантът си остава най-твърдият естествен скъпоценен камък.

Какво означава твърдостта на практика

За всеки, който носи или колекционира скъпоценни камъни, една стойност по скалата на Моос има особено значение: 7, твърдостта на кварца. Обикновеният домашен и уличен прах съдържа микроскопични кварцови частици, затова всеки камък с твърдост под 7 бавно се надрасква и помътнява просто от ежедневното носене и забърсване. Именно този прах обяснява защо кварцът, топазът, шпинелът, корундът и диамантът са толкова по-добър избор за пръстени, докато по-меки камъни като опала, флуорита или апатита са по-подходящи за обеци и висулки, където рядко се удрят в твърди повърхности.

Твърдостта обаче е само част от картината. Танзанитът е сравнително твърд, 6-7 по Моос, но се цепи лесно и един непредпазлив удар може да го повреди. Смарагдът пък, макар и твърд със своите 7.5-8, често е крехък заради многобройните вътрешни включвания. Затова изборът и грижата за един камък изискват твърдостта, крехкостта и стабилността да се преценяват заедно, а не поотделно.

Заключение

От древното разпознаване на необичайната здравина на диаманта до скалата, която Моос създава, за да я измери, твърдостта неизменно е била определящо свойство на скъпоценните камъни. Съвременната наука измества границите с лабораторни материали, които превъзхождат диаманта в контролирани условия, но в света на скъпоценните камъни нищо не може да се мери с него. За бижутерите и колекционерите твърдостта остава ключов ориентир: тя подсказва кои камъни ще издържат на ежедневно носене и кои изискват специална грижа. Диамантът и до днес е най-твърдият скъпоценен камък в природата, символ на трайност, който стои сам на върха.

За практическа справка вижте нашия пълен списък на скъпоценните камъни и твърдостта им по Моос, който обхваща както често срещаните камъни, така и по-редките видове.
